SVM + Python_Code



◎ Support Vector Machine(SVM)



◆ 종속 변수 데이터 형태에 따라 둘로 나뉜다.



  ◇ 범주형 변수 : Support vector classifier



  ◇ 연속형 변수 : Support vector regression (SVR)

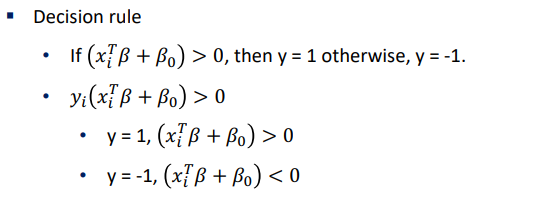

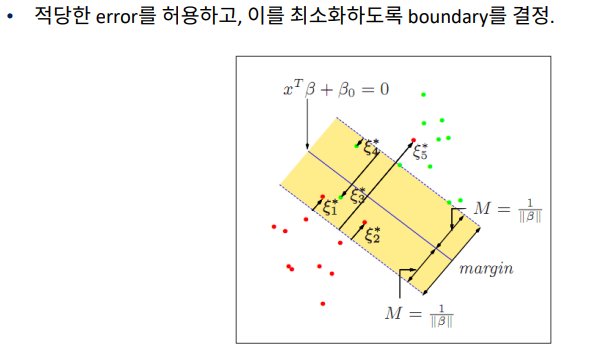

SVM 분류 방법

◆ SVM 계산

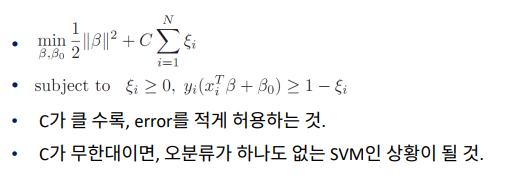

Cost function

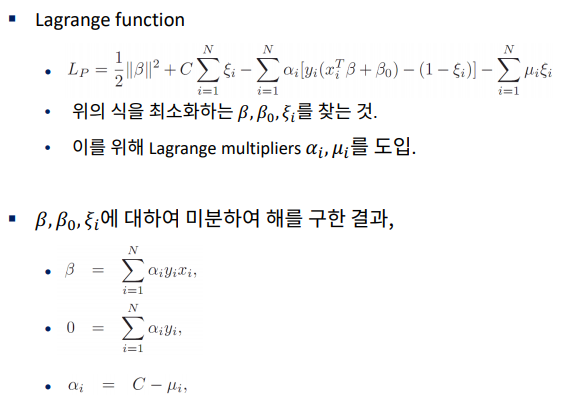

Lagrange function





◆ SVM with Kernel



  - 선형 관계가 아닌 경우에 사용

  - 비선형 구조의 데이터를 fitting할 때, Kernel을 사용할 필요가 있음

  - 차원이 높아짐에 따라 추정해야 하는 모수의 개수가 많아짐에 따라 Test error가 높아지는 현상 발생





◆ One-Class SVM



  - 종속변수 정보가 없는 자료를 요약하는 데, SVM을 사용





◆ SVR

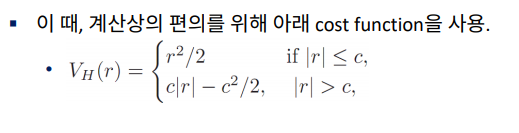

SVR cost function



Support vector machine 실습¶

1. 데이터 불러오기, 및 SVM 적합¶

In [1]:

import numpy as np
import matplotlib.pyplot as plt

• 함수 불러오기

In [3]:

from sklearn import svm, datasets

• 모델 적합

In [4]:

iris = datasets.load_iris()
X=iris.data[:,:2]
y=iris.target
C=1
clf=svm.SVC(kernel='linear',C=C)
clf.fit(X,y)

Out[4]:

SVC(C=1, kernel='linear')

In [5]:

from sklearn.metrics import confusion_matrix
y_pred=clf.predict(X)
confusion_matrix(y,y_pred)

Out[5]:

array([[50,  0,  0],
       [ 0, 38, 12],
       [ 0, 15, 35]], dtype=int64)

2. kernel SVM 적합 및 비교¶

• LinearSVC

In [6]:

clf=svm.LinearSVC(C=C,max_iter=10000)
clf.fit(X,y)
y_pred=clf.predict(X)
confusion_matrix(y,y_pred)

Out[6]:

array([[49,  1,  0],
       [ 2, 30, 18],
       [ 0,  9, 41]], dtype=int64)

• radial basis function

In [7]:

clf=svm.SVC(kernel='rbf',gamma=0.7,C=C,max_iter=10000)
clf.fit(X,y)
y_pred=clf.predict(X)
confusion_matrix(y,y_pred)

Out[7]:

array([[50,  0,  0],
       [ 0, 37, 13],
       [ 0, 13, 37]], dtype=int64)

• polynomial kernel

In [9]:

clf=svm.SVC(kernel='poly',degree=3,C=C,gamma='auto')
clf.fit(X,y)
y_pred=clf.predict(X)
confusion_matrix(y,y_pred)

Out[9]:

array([[50,  0,  0],
       [ 0, 38, 12],
       [ 0, 16, 34]], dtype=int64)

• 시각적 비교

• 함수 정의

In [10]:

def make_meshgrid(x, y, h=.02):
    x_min, x_max = x.min() - 1, x.max() + 1
    y_min, y_max = y.min() - 1, y.max() + 1
    xx, yy = np.meshgrid(np.arange(x_min, x_max, h),
                         np.arange(y_min, y_max, h))
    return xx, yy


def plot_contours(ax, clf, xx, yy, **params):
    Z = clf.predict(np.c_[xx.ravel(), yy.ravel()])
    Z = Z.reshape(xx.shape)
    out = ax.contourf(xx, yy, Z, **params)
    return out

• 데이터 불러오기

In [11]:

iris = datasets.load_iris()

X = iris.data[:, :2]
y = iris.target

• 모델정의 및 피팅

In [12]:

C = 1.0 #Regularization parameter
models = (svm.SVC(kernel='linear', C=C),
          svm.LinearSVC(C=C, max_iter=10000),
          svm.SVC(kernel='rbf', gamma=0.7, C=C),
          svm.SVC(kernel='poly', degree=3, gamma='auto', C=C))
models = (clf.fit(X, y) for clf in models)

In [13]:

titles = ('SVC with linear kernel',
          'LinearSVC (linear kernel)',
          'SVC with RBF kernel',
          'SVC with polynomial (degree 3) kernel')

In [14]:

fig, sub = plt.subplots(2, 2)
plt.subplots_adjust(wspace=0.4, hspace=0.4)

X0, X1 = X[:, 0], X[:, 1]
xx, yy = make_meshgrid(X0, X1)

for clf, title, ax in zip(models, titles, sub.flatten()):
    plot_contours(ax, clf, xx, yy,
                  cmap=plt.cm.coolwarm, alpha=0.8)
    ax.scatter(X0, X1, c=y, cmap=plt.cm.coolwarm, s=20, edgecolors='k')
    ax.set_xlim(xx.min(), xx.max())
    ax.set_ylim(yy.min(), yy.max())
    ax.set_xlabel('Sepal length')
    ax.set_ylabel('Sepal width')
    ax.set_xticks(())
    ax.set_yticks(())
    ax.set_title(title)

plt.show()

• LinearSVC minimizes the squared hinge loss while SVC minimizes the regular hinge loss.
• LinearSVC uses the One-vs-All (also known as One-vs-Rest) multiclass reduction while SVC uses the One-vs-One multiclass reduction.
